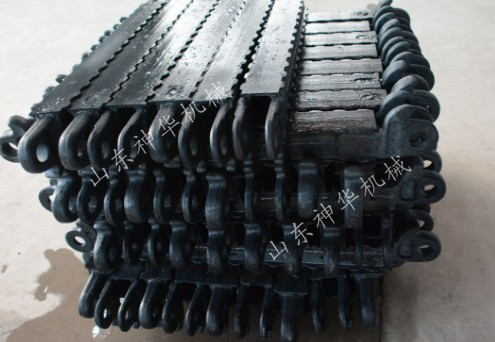

煤矿井下的工作环境不是我们常人能够体会的,所以,所有的矿用产品必须经过严格的国家检测和质量检验,必须保证产品的质量,这是不可忽视的!比如铰接顶梁产品,下面我们一起来了解一下铰接顶梁的质量要求。
铰接顶梁内在质量要求
铰接顶梁内在质量包括硬度、单梁最小载荷、单梁最大载荷、单梁破坏载荷、单梁反复加载载荷、铰接部最小载荷、铰接部最大载荷、铰接部破坏载荷、铰接部重复加载载荷等。
l、梁体、调角楔和销子的硬度如表1-4—19所示。
表1-4-19粱体、调角楔和销子的硬度
零部件名称 |
硬度值 |
零部件名称 |
硬度值 |
梁体 |
300HB~350HB |
销子 |
40HRC~45HRC |
调角楔 |
300HB~350HB |
|
|
2、单梁载荷
(1)单梁最小载荷
单梁最小载荷不得低于表1-4-20的规定,在最小载荷作用下,卸载后梁体弯曲变形挠度(简称残余变形)应不大于0.5mm。
(2)单梁最大载荷
单梁最大载荷不得低于表1-4—2l的规定,在该载荷作用下,卸载后允许项梁有残余变形,但焊缝不得开裂。
(3)单梁破坏载荷
单梁破坏载荷F。应大于Fz;破坏时不允许脆性断裂。
(4)单梁反复加载载荷
单梁反复加载载荷F4=1.1F,,单梁反复加载次数应符合表1-4—22的规定。在规定次数内焊缝不得开裂。
表1-4-22单粱反复加载次数
顶梁型式 |
A型 |
B型 |
c型 |
D型 |
试验次数 |
30 |
35 |
25 |
20 |
3、铰接部载荷
(1)铰接部最小载荷
铰接部最小载荷F5不得低于表1-4-23的规定。在该载荷作用下,卸载后顶梁铰接孔及销子和调角楔工作表面上不应出现深度大于0.3mm的压痕,铰接部零件不得变形,焊缝不得开裂。
表1-4—23 饺接部最小载荷与最大蛾荷
顶梁型式 |
铰接部最小载荷F5 |
铰接部最大载荷F6 |
A型 |
115 |
200 |
B型 |
170 |
250 |
C型 |
100 |
115 |
D型 |
85 |
100 |
(2)铰接顶梁铰接部的最大载荷
铰接部最大载荷F6不得低于表1-4—23的规定。在该载荷作用下,铰接部零件不得损坏,焊缝不得开裂。
(3)铰接顶梁铰接部破坏载荷
铰接部破坏载荷F7应大于F6;破坏时不允许脆性断裂。
(4)铰接顶梁铰接部重复加载载荷
铰接部重复加载载荷F8=1.1F5,铰接部重复加载次数应符合表1-4—22的规定。在规定次数内焊缝不得开裂,项梁应无损坏。
