1.2米铰接顶梁DFB型金属顶梁的不同之处

在了解了多种顶梁之后，大家是否对种类繁多的顶梁产生眼花缭乱的效果，这篇文章将为大家介绍1.2米铰接顶梁和DFB型金属顶梁的不同之处

1.2米铰接顶梁的结构

1.2米铰接顶梁安设在单体支柱顶部，梁与梁互相铰接，实现采煤 工作面护顶用的承载构件。

金属铰接顶梁由梁体、接头、耳子、销子、调角楔 组成。用销子和楔子实现梁之间的铰接和悬臂支护。梁体底板具有花边槽，便于支柱顶盖在任意位 置卡在梁体上，防止支柱滑倒。

梁体由两根∏型钢对接焊成；

左、右耳子分别焊在梁体一端的左右侧，在左、右耳子上均有一个楔孔和销孔，楔孔位于销孔的一侧，销孔处焊有档圈，销子通过档圈插入销孔，左、右耳子的下端不呈突出体，为平面；

接头焊在与左、右耳子相对的梁体另一端，接头有一个楔孔和销孔，楔孔位于销孔的一侧，接头的下端不呈突出状，为平面；

左、右耳子楔孔和接头楔孔为竖直扁园孔，是闭口孔；

左、右耳子楔孔和接头楔孔与楔子相配合，楔孔有锥度，楔孔与楔子的锥度为18－16；

左、右耳子楔孔的水平线中心线与接头楔子的水平中心线不在同一条线上。

1.2米铰接顶梁可与各种类型单体金属支柱配合组成金属支架，供煤矿在水平以及缓倾斜回采工作面支护的一种高强度顶梁由于这种顶梁能悬臂支护工作面煤壁前边的运输机道上面的顶板，使煤壁与支柱间有较大的无支护空间，故为采用新型采煤机械和可弯曲运输机，实现采煤一般机械化提供了条件，是普采和新采技术需要配套设备。

1.2米铰接顶梁的适用范围：主要用于缓倾斜煤层，直接顶不稳定或中等稳定的采煤工作面

DFB型金属顶梁可与各种类型单体金属支柱配合组成金属支架，供煤矿在水平及缓倾斜回采工作面支护的一种高强度顶梁。

DFB型金属顶梁产品用途：

1、金属顶梁是一种非铰接式顶梁，它可与各种类型带铰接顶盖的单体、摩擦支柱配合组成金属支架，供煤矿在水平及缓倾斜回采工作面及机头或其它较大控顶区使用。

2、金属顶梁是一种没有接头盒耳子的钢性梁，它只能与单体液压支柱配合组成金属支架，由于DFB型金属长梁能悬壁支护工作面，煤壁面前边的运输机道上面的顶板，使煤壁与支柱间有较大的支护空间，为改善劳动条件和采用新型采煤机械及可弯曲运输机创造了有利条件。

金属支架，供煤矿在水平及缓倾斜回采工作面及机头或其它较大控顶区使用。它能长跨度悬臂支护控顶区顶板，实现工作面有较大的无支柱支护的工作空间，为改善劳动条件和采用新型采煤

机械及可弯曲运输机创造了有利条件

DFB型金属顶梁的技术参数：

长度：1000-4500mm

许用弯距：52.5KN/m

梁体承载能力范围

梁体承载小能力：300/KN

梁体承载大能力：400/KN

质量：20.78Kg/m

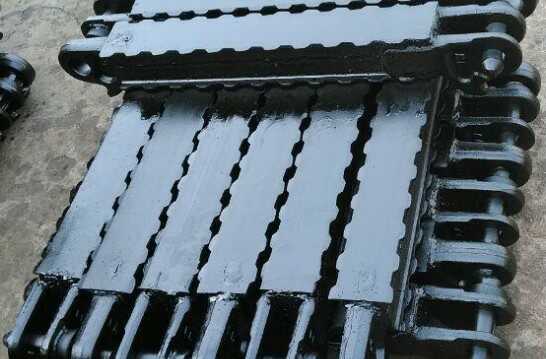

图一1.2米铰接顶梁

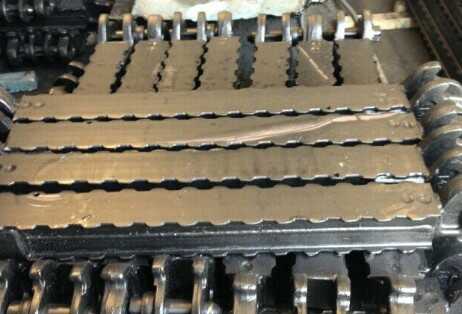

图二DFB型金属顶梁
