十字顶梁与十字筋结合拼装使用效果

小小的十字顶梁作用可不小，与十字筋结合拼装使用能发挥其作用。该篇文章介绍了十字顶梁以及与十字筋结合使用的效果。

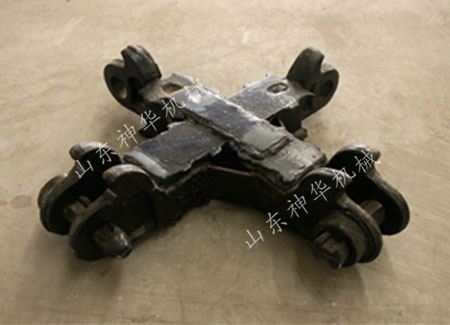

十字顶梁是指在纵向和横向均可实现铰接连接的十字形金属顶梁。该结构主要是由十字筋和弯垫板组成，对尺寸公差控制要求较高，如果柱窝与弯垫板以及弯垫板下十字筋与顶板的拼装间隙得不到控制，将使柱窝周围焊缝受力情况恶化，以致于柱窝周围焊缝过早失效，缩短了液压支架的使用寿命。

十字筋拼装zhuan用工装的特点及使用效果:

设计合理，结构紧凑。该工装设计时考虑了工人的操作习惯，用3个支撑筋支撑整个拼装平台，高度适中，结构稳固，符合人性化设计；拼装平台与支撑架为螺栓联接，可重复拆卸，当拼装平台十字槽平面度和垂直度超差时，可拆下进行返修，节约成本。

保证零件所要求的平面度。拼装平台十字槽定位基准为精加工表面，平面度和垂直度在0.1mm以下，wan全可以满足箱型结构对十字筋上表面的平面度要求。

提gao效率。一方面，拼装十字筋组件时采用倒拼法，即优先保证十字筋组件主参考平面的平面度，这省去了后期较大的修磨量；另一方面，拼装时只需shou件调整好马鞍板沿槽边定位基准，固定好螺栓，批量拼装无需重复划线，且无需检测马鞍板与短筋板之间的垂直度，效率大为提高。
