铰接顶梁结构特征

现如今矿山开采工作已经不像以前属于比较高危险型的工作了，因为有了支护产品的出现，可以帮助井下开采工作建立可活动的范围，并且有效的保障了工作人员的人身安全，大大降低了工作的危险性。

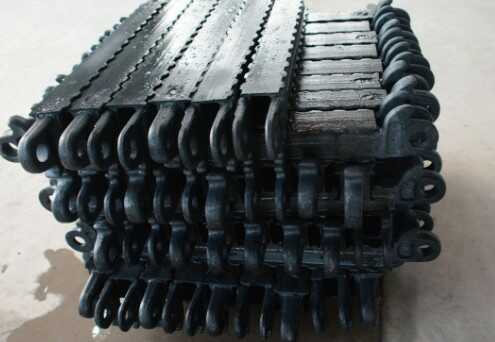

随着开采工作的不断扩大，对保障工作的支护产品，也在不断的优化、发展。下面内容呢，小编首先来带大家了解一下，在开采工作当中较常见到的一种支护产品，它便是铰接顶梁，铰接顶梁是一种金属类型顶梁，它是安设在单体支柱顶部，梁与梁互相铰接，实现采煤工作面护顶用的承载构件。

其结构主要是由梁体、接头、耳子、销子、调角楔 组成。用销子和楔子实现梁之间的铰接和悬臂支护。梁体底板具有花边槽，便于支柱顶盖在任意位置卡在梁体上，防止支柱滑倒。

铰接顶梁结构特征：

1、梁体由两根π型钢对接焊成；

2、左、右耳子分别焊在梁体一端的左右侧，在左、右耳子上均有一个楔孔和销孔，楔孔位于销孔的一侧，销孔处焊有档圈，销子通过档圈插入销孔，左、右耳子的下端不呈突出体，为平面；

3、接头焊在与左、右耳子相对的梁体另一端，接头有一个楔孔和销孔，楔孔位于销孔的一侧，接头的下端不呈突出状，为平面；

4、左、右耳子楔孔和接头楔孔为竖直扁园孔，是闭口孔；

5、左、右耳子楔孔和接头楔孔与楔子相配合，楔孔有锥度，楔孔与楔子的锥度为18－16；

6、左、右耳子楔孔的水平线中心线与接头楔子的水平中心线不在同一条线上。

使用铰接顶梁进行工作，可以有效的为改善劳动条件和采用新型采煤机械及可弯曲运输机出纳改造了有利条件。
