铰接顶梁结构特点

在矿山开采工作中必不可少的便是支护设备了，近年来随着矿山开采规模的不断扩大与发展，对支护设备的发展也渐渐重视了起来，因此市面上现有的支护设备种类还是比较多，铰接顶梁是在矿山开采工作中比较常见的一种支护支护设备。

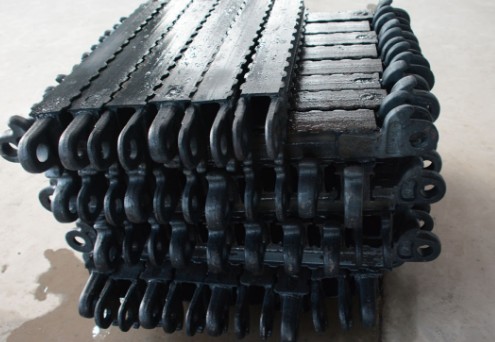

本篇文章小编便以铰接顶梁举例，带大家了解一下支护设备，铰接顶梁是一种金属类型的支护设备，它的主要工作是用于安设在单体支柱顶部，梁与梁互相铰接，实现采煤工作面护顶用的承载构件。

这一设备的主要组成结构是由梁体、接头、耳子、销子、调角楔 组成。用销子和楔子实现梁之间的铰接和悬臂支护。梁体底板具有花边槽，便于支柱顶盖在任意位置卡在梁体上，防止支柱滑倒。

铰接顶梁结构特点：

1、梁体由两根π型钢对接焊成；

2、左、右耳子分别焊在梁体一端的左右侧，在左、右耳子上均有一个楔孔和销孔，楔孔位于销孔的一侧，销孔处焊有档圈，销子通过档圈插入销孔，左、右耳子的下端不呈突出体，为平面；

3、接头焊在与左、右耳子相对的梁体另一端，接头有一个楔孔和销孔，楔孔位于销孔的一侧，接头的下端不呈突出状，为平面；

4、左、右耳子楔孔和接头楔孔为竖直扁园孔，是闭口孔；

5、左、右耳子楔孔和接头楔孔与楔子相配合，楔孔有锥度，楔孔与楔子的锥度为18－16；

6、左、右耳子楔孔的水平线中心线与接头楔子的水平中心线不在同一条线上。

随着支护设备市场的不断发展，其厂家也越来越鱼龙混杂好，因此在这里提醒大家一点，在选择支护设备时，一定要选择正规的厂家进行采购，以保障产品质量。
