铰接顶梁组成结构

铰接顶梁这一产品大家了解吗？铰接顶梁是一种金属类型的支护产品，主要被应用于矿山井下支护工作中，其主要作用便是帮助改善井下工作环境，进一步保障工作人员的安全。

在井下开采工作中，铰接顶梁主要是用于安设在单体支柱顶部，梁与梁互相铰接，实现采煤 工作面护顶用的承载构件，其主要结构是由梁体、接头、耳子、销子、调角楔 组成。用销子和楔子实现梁之间的铰接和悬臂支护。梁体底板具有花边槽，便于支柱顶盖在任意位 置卡在梁体上，防止支柱滑倒。

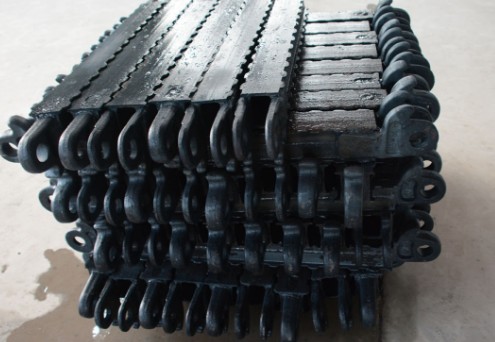

像铰接顶梁这一产品它属于中型顶梁，梁身是用 7#π钢对焊而成，梁身断面高度为90。该型顶梁是一种铰接式的顶梁，金属铰接顶梁可与各种类型单体金属支柱配合组成金属支架，供煤矿在水平及缓倾斜回采工作面支护的一种高强度顶梁。由于金属铰接顶梁能悬臂支护工作面煤壁前边的运输机道上面的顶板，使煤壁与支柱间有较大的无支护空间。

铰接顶梁组成结构：

1、梁体由两根π型钢对接焊成；

2、左、右耳子分别焊在梁体一端的左右侧，在左、右耳子上均有一个楔孔和销孔，楔孔位于销孔的一侧，销孔处焊有档圈，销子通过档圈插入销孔，左、右耳子的下端不呈突出体，为平面；

3、接头焊在与左、右耳子相对的梁体另一端，接头有一个楔孔和销孔，楔孔位于销孔的一侧，接头的下端不呈突出状，为平面；

4、左、右耳子楔孔和接头楔孔为竖直扁园孔，是闭口孔；

5、左、右耳子楔孔和接头楔孔与楔子相配合，楔孔有锥度，楔孔与楔子的锥度为18－16；

6、左、右耳子楔孔的水平线中心线与接头楔子的水平中心线不在同一条线上。

像在现如今用于矿山开采工作中的支护产品种类是越来越多，而它们都有一个共同点，那便是它们的作用都是用于改善井下工作环境，保障工作人员安全的重要组成部分，因此在采购这一类产品时，为了保障产品质量符合安全使用标准，大家一定要选择正规的厂家进行购买。
