铰接顶梁各结构组成

对矿用支护类型的产品有多了解的用户朋友们，想必都是知道铰接顶梁这一金属类型的支护产品的，因为它是矿井开采工作中较为常见，并且使用率较高的一种产品，其主要作用便是可以帮助改善井下工作化环境，为工作人员支护起良好工作空间的同时，还可以起到保护井下工作人员安全的作用。

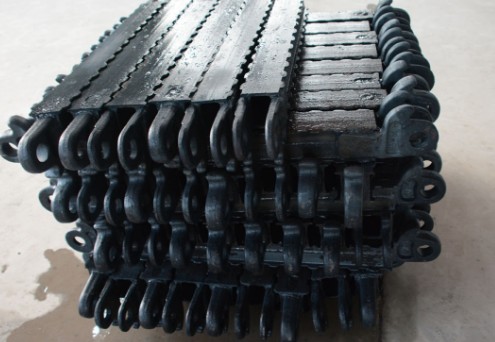

下面小编便来带大家全面了解一下铰接顶梁这一产品，像金属铰接顶梁这一产品由梁体、接头、耳子、销子、调角楔 组成。用销子和楔子实现梁之间的铰接和悬臂支护。梁体底板具有花边槽，便于支柱顶盖在任意位置卡在梁体上，防止支柱滑倒。

金属铰接顶梁属于中型顶梁，梁身是用 7#π钢对焊而成，梁身断面高度为90。该型顶梁是一种铰接式的顶梁，金属铰接顶梁可与各种类型单体金属支柱配合组成金属支架，供煤矿在水平及缓倾斜回采工作面支护的一种高强度顶梁。由于金属铰接顶梁能悬臂支护工作面煤壁前边的运输机道上面的顶板，使煤壁与支柱间有较大的无支护空间。故为采用新型采煤机械和可弯曲运输机，实现采煤一般机械化提供了条件。

铰接顶梁各结构组成：

1、梁体由两根π型钢对接焊成；

2、左、右耳子分别焊在梁体一端的左右侧，在左、右耳子上均有一个楔孔和销孔，楔孔位3、于销孔的一侧，销孔处焊有档圈，销子通过档圈插入销孔，左、右耳子的下端不呈突出体，为平面；

4、接头焊在与左、右耳子相对的梁体另一端，接头有一个楔孔和销孔，楔孔位于销孔的一侧，接头的下端不呈突出状，为平面；

5、左、右耳子楔孔和接头楔孔为竖直扁园孔，是闭口孔；

6、左、右耳子楔孔和接头楔孔与楔子相配合，楔孔有锥度，楔孔与楔子的锥度为18－16；

7、左、右耳子楔孔的水平线中心线与接头楔子的水平中心线不在同一条线上。

在现如今像铰接顶梁这一类型的产品，在井下开采工作中其种类是比较多样化的，而各种类的支护产品所使用的工作场景以及支护作用也是有所不同的，因此大家在选择前可以多了解几种相关支护类型的产品，从而方便后续的采购工作。
