铰接顶梁结构及技术特点

金属类型的支护产品是一种比较常见的支护产品种类，像金属累性的支护产品也是比较多样化的，例如金属长梁、金属顶梁、铰接顶梁等等这些都是比较常见的金属类支护设备。

像铰接顶梁它是这几种金属支护产品中，较为常见的一种金属支护设备，下面内容小编便来详细带大家了解一下它。

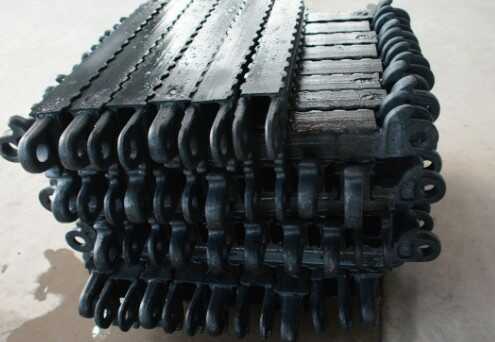

铰接顶梁是安设在单体支柱顶部，梁与梁互相铰接，实现采煤 工作面护顶用的承载构件，它的主要结构是由梁体、接头、耳子、销子、调角楔 组成。用销子和楔子实现梁之间的铰接和悬臂支护。梁体底板具有花边槽，便于支柱顶盖在任意位置卡在梁体上，防止支柱滑倒。

铰接顶梁结构及技术特点：

1、梁体由两根π型钢对接焊成；

2、左、右耳子分别焊在梁体一端的左右侧，在左、右耳子上均有一个楔孔和销孔，楔孔位于销孔的一侧，销孔处焊有档圈，销子通过档圈插入销孔，左、右耳子的下端不呈突出体，为平面；

3、接头焊在与左、右耳子相对的梁体另一端，接头有一个楔孔和销孔，楔孔位于销孔的一侧，接头的下端不呈突出状，为平面；

4、左、右耳子楔孔和接头楔孔为竖直扁园孔，是闭口孔；

5、左、右耳子楔孔和接头楔孔与楔子相配合，楔孔有锥度，楔孔与楔子的锥度为18－16；

6、左、右耳子楔孔的水平线中心线与接头楔子的水平中心线不在同一条线上。

像支护产品它们在所需工作场所里面都是比较重要的设备，因此对其质量要求都是比较高的，也希望大家在采购这一类产品时，为了保障产品质量一定要选择正规的厂家进行采购。
