铰接顶梁结构特征

金属类型的支护产品一直以来都是市场上需求量比较高的，像这类产品在当今市场上的种类也是比较多样化的，较为常见的一种便是铰接顶梁了。

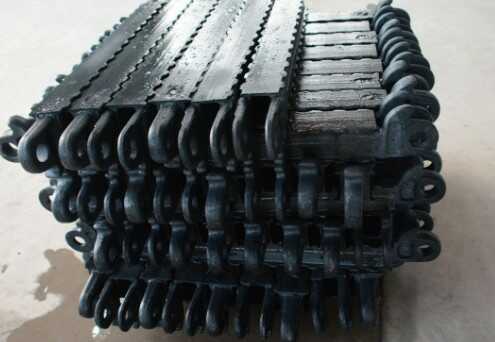

铰接顶梁它是金属类型的支护产品，其主要工作用途是用于安设在单体支柱顶部，梁与梁互相铰接，实现采煤工作面护顶用的承载构件。

主要结构是由梁体、接头、耳子、销子、调角楔组成。用销子和楔子实现梁之间的铰接和悬臂支护。梁体底板具有花边槽，便于支柱顶盖在任意位置卡在梁体上，防止支柱滑倒。

铰接顶梁结构特征：

1、梁体由两根π型钢对接焊成；

2、左、右耳子分别焊在梁体一端的左右侧，在左、右耳子上均有一个楔孔和销孔，楔孔位于销孔的一侧，销孔处焊有档圈，销子通过档圈插入销孔，左、右耳子的下端不呈突出体，为平面；

3、接头焊在与左、右耳子相对的梁体另一端，接头有一个楔孔和销孔，楔孔位于销孔的一侧，接头的下端不呈突出状，为平面；

4、左、右耳子楔孔和接头楔孔为竖直扁园孔，是闭口孔；

5、左、右耳子楔孔和接头楔孔与楔子相配合，楔孔有锥度，楔孔与楔子的锥度为18－16；

6、左、右耳子楔孔的水平线中心线与接头楔子的水平中心线不在同一条线上。

铰接顶梁的主要作用是支护其工作场所的an全性，因此对质量要求的比较高的，在这里也提醒大家在采购这一类产品时，要记得选择正规厂家，以保障产品质量符合an全使用标准。
