神华与您分享金属顶梁检验的几点规则

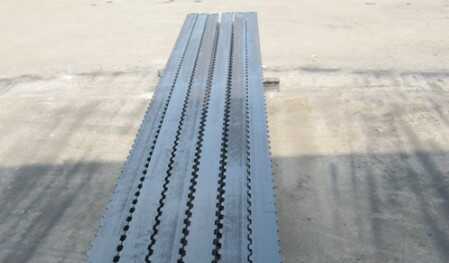

金属顶梁是支撑矿井的设备中重要的一个构件，对保护工作人员的人身an全起着至关重要的作用，因此为保障金属顶梁的an全性，在使用的同时应对金属顶梁的质量严格要求，加强检验也是不可忽视的，一旦发现问题，需要立马停止使用，以下是小编整理的关于金属顶梁检验的几点规则。

1.外观质量检验：用目测的方法检验矿用顶梁的外观，要求表面平整、无飞边、毛刺、焊渣、焊瘤、氧化皮等，表面涂漆，漆层牢固。表面无上述缺陷为外观质量合格。

2.焊缝焊接质量检验：金属顶梁焊缝高度可用焊缝尺寸样板测量，焊缝高度要求2～4mm为合格；用目测检验焊缝外观；用手锤适度敲击焊缝，辨别发出的声音是否与敲击母体金属时发出的声音相同，判断焊缝缺陷或裂纹。要求焊前应校直，清毛刺等脏物，焊接环境温度不低于5℃，焊缝高度满足图纸要求，无超标准焊接缺陷，单梁焊缝中直径不大于2㎜的气孔数不超过12个为合格。

3.硬度测量：在台式布氏硬度计上，测定前应将金属顶梁被测上下表面的测点处打磨出光面，一般每根测定点数为3点，其中两点达到HB300～350范围为合格，一般选择距顶梁两端不少于500㎜及顶梁中yang位置3处进行测定。

4.零部件和顶梁尺寸检验：用钢卷尺测矿用顶梁长度，DFB2400/300型顶梁长度测量值在2400±8㎜，高度在90±2mm内为合格。其它尺寸按图纸测量。

5.单梁较小承载能力检验：将单梁承载能力试验架放在三车间压力机工作台上，将矿用顶梁沿轴线置于两支点中yang位置，百分表磁力表座置于压力机工作台上，触点对准并接触受力点顶梁下平面，然后预加载荷10KN（0.5MPa），稳压后将百分表读数调零，之后连续加载至单梁较小承载能力载荷300KN（15MPa），稳压后缓慢卸载至预加载荷10KN（0.5MPa）以下，再升压至10KN（0.5MPa）稳压后百分表读数就为残余变形。残余变形小于0.5㎜时为合格。

以上便是金属顶梁检验的几点规则,如果大家还有什么想要了解的内容,欢迎大家咨询我们,下期见。
