十字顶梁组成结构及使用效果详情介绍

在矿山开采工作中离不开顶梁的支护,十字顶梁是一种铰接式的顶梁，它可与各种类型单体金属支柱配合组成金属支架，供煤矿在水平及缓倾斜回采工作面支护的一种高强度顶梁。由于这种顶梁能悬臂支护工作面煤壁前边的运输机道上面的顶板，使煤壁与支柱间有较大的无支护空间。故为采用新型采煤机械和可弯曲运输机，实现采煤一般机械化提供了条件。

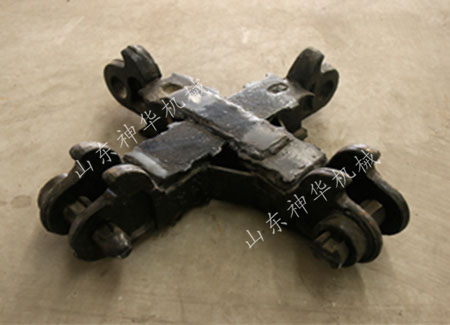

十字顶梁结构主要是由十字筋和弯垫板组成，对尺寸公差控制要求较高，如果柱窝与弯垫板以及弯垫板下十字筋与顶板的拼装间隙得不到控制，将使柱窝周围焊缝受力情况恶化，以致于柱窝周围焊缝过早失效，大大缩短了液压支架的使用寿命。

十字顶梁组成结构及使用效果详情介绍：

一、设计合理，结构紧凑。该工装设计时考虑了工人的操作习惯，用3个支撑筋支撑整个拼装平台，高度适中，结构稳固，符合人性化设计；拼装平台与支撑架为螺栓联接，可重复拆卸，当拼装平台十字槽平面度和垂直度超差时，可拆下进行返修，节约成本。

二、保证零件所要求的平面度。拼装平台十字槽定位基准为精加工表面，平面度和垂直度在0.1mm以下，完全可以满足箱型结构对十字筋上表面的平面度要求

三、提高效率。一方面，拼装十字筋组件时采用倒拼法，即优先保证十字筋组件主参考平面的平面度，这省去了后期较大的修磨量；另一方面，拼装时只需首件调整好马鞍板沿槽边定位基准，固定好螺栓，批量拼装无需重复划线，且无需检测马鞍板与短筋板之间的垂直度，效率大为提高。
