铰接顶梁结构组成

金属类型的支护产品，一直以来都是矿山开采工作中，必不可少的一种支护设备，想在现如今金属类型支护产品的需求量越来越高，有关于新型支护产品的发展也因此越来越多样化，像在现如今比较常见到的一种金属类型的支护产品，便是铰接顶梁了。

铰接顶梁是用于矿山开采支护工作中，较为常见的一种支护产品，它的主要作用是保障工作环境的稳定，以及进一步保障工作人员的安全问题。

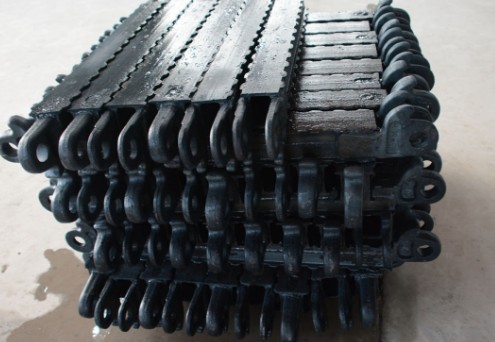

简单来说铰接顶梁，它是安设在单体支柱顶部，梁与梁互相铰接，实现采煤 工作面护顶用的承载构件。其结构由梁体、接头、耳子、销子、调角楔 组成。用销子和楔子实现梁之间的铰接和悬臂支护。梁体底板具有花边槽，便于支柱顶盖在任意位 置卡在梁体上，防止支柱滑倒。

铰接顶梁结构组成：

1、梁体由两根π型钢对接焊成；

2、左、右耳子分别焊在梁体一端的左右侧，在左、右耳子上均有一个楔孔和销孔，楔孔位于销孔的一侧，销孔处焊有档圈，销子通过档圈插入销孔，左、右耳子的下端不呈突出体，为平面；

3、接头焊在与左、右耳子相对的梁体另一端，接头有一个楔孔和销孔，楔孔位于销孔的一侧，接头的下端不呈突出状，为平面；

4、左、右耳子楔孔和接头楔孔为竖直扁园孔，是闭口孔；

5、左、右耳子楔孔和接头楔孔与楔子相配合，楔孔有锥度，楔孔与楔子的锥度为18－16；

6、左、右耳子楔孔的水平线中心线与接头楔子的水平中心线不在同一条线上。

铰接顶梁这一类型的金属类支护产品，在现如今的矿山开采工作中已经成为必不可少的一种设备，也因为它的作用对矿山开采工作的重要性，因此安装时一定要检查好锚杆质量在进行后续支护工作。
