十字顶梁用途及特点

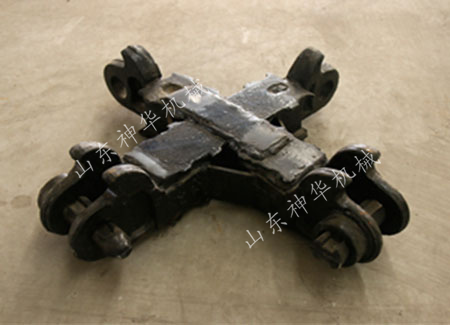

十字顶梁是指在纵向和横向均可实现铰接连接的十字形金属顶梁。它主要适用于矿山工作中的支护设备,十字顶梁的结构简单,操作简便,同时性能也比较好。结构主要是由十字筋和弯垫板组成，对尺寸公差控制要求较高，如果柱窝与弯垫板以及弯垫板下十字筋与顶板的拼装间隙得不到控制，将使柱窝周围焊缝受力情况恶化，以致于柱窝周围焊缝过早失效，大大缩短了液压支架的使用寿命。

为了方便大家更好的了解十字顶梁,小编为大家讲解一下十字顶梁的产品特点,以及用途,下面请观看以下内容去了解。

十字顶梁的设计合理，结构紧凑。该工装设计时考虑了工人的操作习惯，用3个支撑筋支撑整个拼装平台，高度适中，结构稳固，符合人性化设计；拼装平台与支撑架为螺栓联接，可重复拆卸，当拼装平台十字槽平面度和垂直度超差时，可拆下进行返修，节约成本。保证零件所要求的平面度。拼装平台十字槽定位基准为精加工表面，平面度和垂直度在0.1mm以下，可以满足箱型结构对十字筋上表面的平面度要求。一方面，拼装十字筋组件时采用倒拼法，即优先保证十字筋组件主参考平面的平面度，这省去了后期较大的修磨量；另一方面，拼装时只需首件调整好马鞍板沿槽边定位基准，固定好螺栓，批量拼装无需重复划线，且无需检测马鞍板与短筋板之间的垂直度，效率大为提高。

用途：十字顶梁可与带铰接式活顶盖的各类型摩擦支柱或单体支柱配合组成 金属支架。十字顶梁自身可以连接或同B型顶梁相互连接呈方框形网状结构，胜于倾斜角大于25的回采工作面上、下巷道和工作面端头的支护，以防止支架倾倒，可消中煤机械除顶板压力不均匀等所造成的不安全因素。该型顶梁是一种铰接式的顶梁，它可与各种类型单体金属支柱配合组成金属支架，供煤矿在水平及缓倾斜回采工作面支护的一种顶梁。
